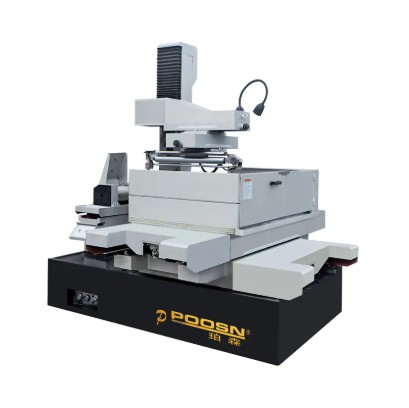

چه چیزی باعث می‌شود DKD Large Cutting Taper WEDM به یک پیشرفت در ماشین‌کاری دقیق تبدیل شود؟

چه چیزی باعث می‌شود مخروطی برش بزرگ DKD WEDM به یک پیشرفت در ماشین‌کاری دقیق تبدیل شود؟

را EDM سیم مخروطی برش بزرگ DKD یک پیشرفت در ماشینکاری دقیق است زیرا اساساً آنچه را که ماشینکاری تخلیه الکتریکی سیم می تواند در یک راه اندازی انجام دهد گسترش می دهد. زوایای مخروطی تا 45 ± در قطعات کار با ارتفاع بیش از 500 میلی متر به دست می آورد، دقت موقعیت را در 0.003 ± میلی متر در بارهای کاری بیش از 3000 کیلوگرم حفظ می کند و از طریق کنترل تخلیه تطبیقی شکستگی سیم را تا 60 درصد کاهش می دهد. - قابلیت هایی که هیچ ماشین WEDM معمولی نمی تواند به طور همزمان تکرار کند. برای سازندگانی که در هوافضا، ساخت قالب های سنگین، ابزارهای اکستروژن و تولید قالب های بزرگ کار می کنند، این دستگاه به سادگی راه حل های موجود را بهبود نمی بخشد. این باعث می‌شود هندسه‌ها و مقیاس‌های قطعه کار که قبلا غیرممکن بودند، بدون به خطر انداختن یکپارچگی ابعادی یا کیفیت سطح، ساخته شوند.

را significance of this cannot be overstated. Precision machining has long faced a fundamental tradeoff: the larger and more geometrically complex a workpiece, the harder it becomes to hold micron-level tolerances. WEDM technology has historically been limited to smaller, thinner workpieces with modest taper requirements. The DKD machine breaks this tradeoff by engineering every subsystem — the machine base, the UV-axis wire guide, the flushing circuit, the pulse generator, and the CNC control — around the specific demands of large, high-taper precision cutting. The result is a machine that delivers fine-wire-EDM-class accuracy at a scale previously associated with much cruder cutting methods.

این مقاله به بررسی هر یک از ابعاد فنی و عملی می‌پردازد که DKD Large Cutting Taper WEDM را به یک پیشرفت مهندسی واقعی تبدیل می‌کند. این طرح ساختاری دستگاه، سیستم برش مخروطی، هوشمندی کنترل، فناوری شستشو، مدیریت سیم، مناسب بودن برنامه و هزینه کل مالکیت را پوشش می‌دهد - با داده‌های خاص و نمونه‌های تولید در سراسر.

را Core Problem: Why Large-Taper WEDM Has Always Been Difficult

برای قدردانی از دستاوردهای دستگاه DKD، ارزش درک چالش های مهندسی را دارد که WEDM مخروطی بزرگ را برای مدت طولانی دشوار کرده است. سیم EDM با فرسایش مواد رسانای الکتریکی با استفاده از تخلیه الکتریکی کنترل شده بین یک الکترود سیم نازک و قطعه کار عمل می کند. سیم به طور مستقیم با قطعه کار تماس نمی گیرد - با یک شکاف کوچک پر از مایع دی الکتریک از هم جدا می شود و حذف مواد از طریق انرژی آزاد شده توسط پالس های الکتریکی سریع و دقیق انجام می شود.

هنگامی که سیم کاملا عمودی نگه داشته می شود، این فرآیند به خوبی درک شده و بسیار قابل کنترل است. شکاف تخلیه در طول سیم یکنواخت است، فلاشینگ متقارن است و هندسه برش قابل پیش بینی است. اما وقتی سیم برای بریدن مخروطی کج می شود، همه چیز تغییر می کند. هندسه شکاف نامتقارن می شود - نقطه ورودی و خروجی سیم به صورت افقی منحرف می شود، گاهی اوقات ده ها میلی متر روی قطعات کار بلند. توزیع تخلیه در امتداد سیم شیب دار ناهموار می شود. اثر شستشو به شدت کاهش می یابد زیرا سیال دی الکتریک نمی تواند به طور یکنواخت به یک منطقه برش زاویه دار هدایت شود. حفظ تنش سیم سخت تر می شود زیرا مسیر سیم با تغییر زاویه مخروطی در طول عملیات کانتورینگ تغییر شکل می دهد.

روی قطعه کار با ارتفاع 100 میلی‌متر، یک مخروطی 15 درجه یک فاصله افقی تقریباً 27 میلی‌متری بین ورودی و خروجی سیم ایجاد می‌کند. که قابل مدیریت است. در قطعه کار با ارتفاع 500 میلی‌متر با مخروطی 30 درجه، افست افقی به 290 میلی‌متر نزدیک می‌شود. در آن مقیاس، مشکلات به طرز چشمگیری ترکیب می شوند. سیم تحت عدم تقارن کششی خود خم می شود. تخلیه به جای اینکه به طور یکنواخت توزیع شود، در نقطه میانی سیم متمرکز می شود. فشار شستشوی اعمال شده در نازل ها به سختی به مرکز ناحیه برش می رسد. پرداخت سطح خراب می شود، دقت هندسی کاهش می یابد و نرخ شکستگی سیم بالا می رود.

به همین دلیل است که اکثر سازندگان WEDM از لحاظ تاریخی قابلیت مخروطی را به زوایای متوسط ​​- معمولاً 3± تا 15 درجه درجه - و ارتفاعات متوسط ​​قطعه کار محدود کرده‌اند. فراتر رفتن از این محدودیت ها با یک ماشین استاندارد نتایج غیر قابل پیش بینی را به همراه دارد: خطاهای ابعادی، سطوح ناهموار، قطع شدن مکرر سیم، و لایه های برش مجدد به اندازه کافی ضخیم برای به خطر انداختن عملکرد خستگی در اجزای حیاتی. DKD Large Cutting Taper WEDM به طور خاص برای حل این مشکلات طراحی شده است، نه با بهبود تدریجی، بلکه با طراحی مجدد دستگاه از ابتدا بر اساس نیازهای برش مخروطی بزرگ.

شالوده سازه: پایه ماشین و مهندسی قاب

ماشینکاری دقیق با شالوده ساختاری ماشین شروع می شود. هر گونه لرزش، انبساط حرارتی یا انحراف مکانیکی در قاب دستگاه مستقیماً به خطای موقعیت در سیم برش تبدیل می شود. برای برش مخروطی بزرگ بر روی قطعات کار سنگین، این امر به ویژه حیاتی است زیرا نیروهای برش - هر چند در مقادیر مطلق در مقایسه با آسیاب یا سنگ زنی کوچک هستند - به طور نامتقارن در یک پاکت کاری ماشین عریض عمل می کنند و لحظاتی را ایجاد می کنند که قاب های چدن استاندارد نمی توانند به اندازه کافی در برابر آن مقاومت کنند.

را DKD machine uses a پایه دستگاه گرانیت-کامپوزیت که چندین مزیت قابل توجه را نسبت به سازه های چدنی معمولی ارائه می دهد. کامپوزیت گرانیت دارای ضریب میرایی مشخصی است که تقریباً هشت تا ده برابر بیشتر از چدن است، به این معنی که ارتعاشات ناشی از کف کارگاه، ماشین آلات مجاور یا درایوهای سروو خود دستگاه بسیار سریعتر جذب می شوند تا اینکه در ساختار طنین انداز شوند و به صورت موج سطحی در قسمت نهایی ظاهر شوند.

راrmal stability is equally important. Cast iron has a coefficient of thermal expansion of approximately 11 µm/m·°C. Over a 1,000mm machine axis, a temperature change of just 1°C produces an expansion of 11µm — more than three times the machine's stated positioning accuracy. Granite composite has a coefficient of thermal expansion of approximately 5–6 µm/m·°C, roughly half that of cast iron, which means thermal drift under typical workshop temperature fluctuations is proportionally reduced. The machine also incorporates thermal compensation algorithms in its CNC that monitor temperature at multiple points on the machine structure and apply real-time corrections to axis positions, further reducing the impact of thermal variation on part accuracy.

را column and bridge structure is designed with finite element analysis to optimize stiffness-to-weight ratio, ensuring that the UV-axis head — which must move to create taper angles — does not introduce detectable deflection at the wire guide even when positioned at maximum offset. The worktable itself is built with a ribbed construction that distributes workpiece weight across the full table surface, preventing localized deflection under heavy tooling plates or die blocks.

را combination of these structural choices means that a 2,500kg hardened steel die block sitting on the machine table produces no measurable distortion in the machine's geometry, and that long cutting programs running for 20 or 30 hours unattended do not accumulate positional drift as the workshop temperature cycles through day and night.

را UV-Axis Wire Guide System: How ±45° Taper Becomes Achievable

را taper cutting capability of any WEDM machine is determined by the design and precision of its UV-axis system — the mechanism that independently moves the upper wire guide relative to the lower wire guide to create a controlled wire inclination. In a standard WEDM machine, the UV-axis is a secondary system grafted onto a machine designed primarily for straight cutting. Its travel range is limited, its positioning accuracy is modest, and its ability to maintain consistent wire tension across the full taper range is compromised by the machine's primary design priorities.

را DKD machine treats the UV-axis as a primary design element of equal importance to the XY-axis. The upper wire guide assembly is mounted on a fully independent UV-axis with درایوهای موتور خطی در هر دو محور U و V. موتورهای خطی واکنش معکوس، انطباق و حساسیت حرارتی درایوهای بال اسکرو را از بین می برند و وضوح موقعیت یابی 0.1 میکرومتر و تکرارپذیری دو طرفه بهتر از 0.5 میکرومتر را ارائه می دهند. این مهم است زیرا در طول عملیات کانتورینگ با تغییر مداوم زاویه مخروطی، محور UV باید صدها تصحیح موقعیتی کوچک در ثانیه انجام دهد تا شیب صحیح سیم را حفظ کند زیرا محور XY در منحنی ها و گوشه ها حرکت می کند. هرگونه تاخیر یا عدم دقت در پاسخ محور UV باعث ایجاد خطاهای زاویه مخروطی می شود که به صورت انحراف هندسی در سطح قطعه نهایی ظاهر می شود.

را wire guide design itself is another critical element. At large taper angles, the wire exits the lower guide at a steep inclination and enters the upper guide from a similarly steep angle on the opposite side. Standard round wire guides create concentrated contact stress on the wire at these extreme angles, causing wire fatigue and increasing breakage risk. The DKD machine uses diamond-coated wire guides with a contoured contact geometry that distributes contact stress along a longer arc of wire contact, reducing localized stress concentration and extending wire life by up to 40% at extreme taper angles compared to conventional guide designs.

را UV-axis travel range on the DKD machine is engineered to achieve ±45° taper on workpieces up to 500mm in height. On a 500mm workpiece, ±45° requires a UV-axis offset of ±500mm — a massive range that demands both a mechanically robust UV-axis structure and a CNC control capable of coordinating four-axis simultaneous motion (X, Y, U, V) with microsecond-level synchronization. The DKD control system handles this through a purpose-built motion interpolator that calculates UV-axis positions as a continuous function of XY-axis position and workpiece geometry, ensuring that the wire angle transitions smoothly through every segment of a complex contour without the angular discontinuities that would otherwise appear as surface defects at segment boundaries.

مولد پالس تطبیقی: حفظ پایداری تخلیه در شرایط متغیر

را electrical discharge process is the heart of EDM, and its stability directly determines cutting speed, surface finish, and wire integrity. In large-taper cutting, maintaining discharge stability is significantly more challenging than in straight cutting because the gap geometry, flushing conditions, and wire tension all vary continuously as the wire angle changes. A pulse generator designed for stable straight cutting will produce erratic discharge in large-taper conditions, leading to arcing, wire breakage, and surface damage.

را DKD machine incorporates an مولد پالس تطبیقی که بر اساس اصولی متفاوت از ژنراتورهای پالس EDM معمولی عمل می کند. ژنراتور تطبیقی ​​به جای ارائه یک شکل موج پالس ثابت و تکیه بر اپراتور برای انتخاب پارامترهای مناسب برای یک ماده و هندسه معین، به طور مداوم ولتاژ، جریان و زمان بندی شکاف تخلیه را با نرخ نمونه برداری چند مگاهرتز نظارت می کند. از این داده‌های بی‌درنگ برای طبقه‌بندی هر تخلیه منفرد به عنوان یک جرقه مولد، یک اتصال کوتاه، یک قوس یا یک شکاف باز استفاده می‌کند و زمان‌بندی، انرژی و قطبیت پالس را بر اساس پالس به پالس تنظیم می‌کند تا نسبت جرقه‌های تولیدی را به حداکثر برساند و در عین حال رویدادهای مضر قوس الکتریکی را حذف کند.

این قابلیت به ویژه در برش های مخروطی بزرگ بسیار مهم است زیرا راندمان تخلیه زباله به طور قابل توجهی در طول سیم متفاوت است. در نزدیکی نقاط ورودی و خروجی که در آن نازل های فلاشینگ قرار دارند، زباله ها به طور موثر حذف می شوند و شکاف تمیز باقی می ماند. در بخش‌های میانی یک سیم شیب‌دار بلند، تجمع زباله بیشتر است و شرایط شکاف محلی به سمت اتصال کوتاه تمایل دارد. ژنراتور تطبیقی ​​این تمایلات اتصال کوتاه محلی را از امضای ولتاژ تک تک پالس‌ها تشخیص می‌دهد و با کاهش لحظه‌ای انرژی پالس در آن ناحیه تخلیه پاسخ می‌دهد و از تجمع پل‌های زباله رسانا که در غیر این صورت باعث شکستگی سیم می‌شوند، جلوگیری می‌کند.

را practical result is that سرعت برش در حالت مخروطی بزرگ در 85 تا 90 درصد سرعت برش مستقیم حفظ می شود برای همان مواد و قطر سیم - یک پیشرفت قابل توجه نسبت به ماشین‌های معمولی، که اغلب 40 تا 60 درصد سرعت برش را هنگام کار در زوایای مخروطی بالای 20 درجه از دست می‌دهند، زیرا اپراتور باید انرژی پالس را به صورت دستی کاهش دهد تا از شکستگی سیم جلوگیری کند. ژنراتور تطبیقی ​​همچنین دستگاه را قادر می‌سازد تا موادی را که به‌ویژه به ناپایداری تخلیه حساس هستند، مانند کامپوزیت‌های کاربید و الماس پلی‌کریستالی، در زوایای مخروطی برش دهد که در ماشین‌های غیرتطبیقی ​​غیرممکن است.

فلاشینگ فشار بالا دو جهته: حل مشکل زباله در زوایای مخروطی بزرگ

فلاشینگ - فرآیند تحویل مایع دی الکتریک به منطقه برش برای حذف ذرات فرسایش یافته، خنک کردن سیم و قطعه کار و حفظ تمیزی شکاف - یکی از عواملی است که در عملکرد WEDM کمتر مورد توجه قرار گرفته است. در برش مستقیم، فلاشینگ ساده است: نازل های بالا و پایین با سیم هم محور هستند و سیال به طور متقارن در شکاف از بالا به پایین جریان می یابد. با افزایش زاویه مخروطی، این تقارن به تدریج از بین می رود و اثر شستشو به سرعت بدتر می شود.

در یک مخروطی 45 درجه با یک قطعه کار 500 میلی‌متری، نازل بالایی تقریباً 500 میلی‌متر از نازل پایینی در صفحه افقی فاصله دارد. سیال خارج شده از نازل بالایی در نقطه ورودی به نقطه خروجی برش شیبدار نمی رسد - در امتداد مسیر سیم شیبدار جریان می یابد و از شکاف های موجود در دیواره جانبی قطعه کار خارج می شود. ناحیه مرکزی سیم شیبدار در شرایط گرسنگی شدید فلاشینگ عمل می کند که باعث تجمع زباله، گرمای بیش از حد موضعی، لایه های ضخیم بازسازی شده و در نهایت شکستگی سیم می شود.

را DKD machine addresses this with a سیستم شستشو با فشار متغیر دو جهته که شامل نازل های بالایی و پایینی به طور مستقل کنترل می شود که قادر به چرخش هستند تا جهت جت خود را با زاویه شیب واقعی سیم هماهنگ کنند. به جای بیرون انداختن سیال به صورت عمودی به سمت پایین مانند یک نازل ثابت، نازل‌های DKD برای هدایت سیال در امتداد محور سیم چرخش می‌کنند و اطمینان حاصل می‌کنند که جت به جای پراکنده شدن در دیواره جانبی قطعه کار، به منطقه برش شیب‌دار نفوذ می‌کند.

علاوه بر کنترل جهت، فشار شستشو به طور خودکار توسط CNC بین 0.5 تا 18 بار بسته به ارتفاع قطعه کار، نوع مواد، زاویه مخروطی و فاز برش فعلی تنظیم می شود. در طول برش خشن که حجم زباله زیاد است، فشار برای حفظ تمیزی شکاف افزایش می یابد. در طول برش پایانی که در آن یکپارچگی سطح حیاتی است، فشار کاهش می یابد تا از لرزش سیم ناشی از هیدرولیک که زبری سطح را کاهش می دهد، جلوگیری شود. این مدیریت فشار دینامیکی با کنترل تطبیقی ​​ژنراتور پالس هماهنگ می شود تا هر دو سیستم به طور همزمان به تغییرات در شرایط شکاف پاسخ دهند.

را result is a ضخامت لایه بازسازی شده زیر 3μm حتی در حداکثر زوایای مخروطی - مقداری که الزامات یکپارچگی سطح مشخصات اجزای درجه هوافضا را برآورده می‌کند و نیاز به عملیات سطحی پس از EDM را در بیشتر کاربردها حذف می‌کند. در ماشین‌های معمولی که در زوایای مخروطی بزرگ کار می‌کنند، ضخامت لایه بازسازی شده اغلب از 15 تا 20 میکرومتر فراتر می‌رود، که نیازمند عملیات سنگ‌زنی یا پرداخت اضافی است که زمان و هزینه را اضافه می‌کند.

را dielectric system also incorporates a multi-stage filtration circuit with primary paper filters, secondary fine filters, and an ion exchange resin bed that maintains water resistivity at 50–100 kΩ·cm. Maintaining resistivity in this range is critical for discharge stability — water that is too pure (high resistivity) produces overly energetic discharges that erode the wire and leave rough surfaces, while water that is too conductive (low resistivity) causes premature pulse collapse and reduced cutting efficiency. The DKD filtration system automatically monitors resistivity and adjusts ion exchange regeneration cycles to maintain the target range without operator intervention.

سیستم مدیریت سیم: کنترل کشش، رزوه کشی و راندمان مصرف

مدیریت الکترود سیم شامل همه چیز می شود، از نحوه تغذیه سیم از قرقره تامین، از طریق سیستم راهنما گرفته تا مکانیسم برداشت - و تاثیر مستقیمی بر کیفیت برش، زمان کارکرد دستگاه و هزینه عملیاتی دارد. در برش مخروطی بزرگ، مدیریت سیم بیشتر از برش مستقیم است، زیرا مسیر سیم شیبدار توزیع کشش غیریکنواختی ایجاد می کند: کشش در نقاط خمشی نزدیک راهنماها بیشتر و در وسط دهانه کمتر است. اگر کشش به طور دقیق کنترل نشود، سیم در فرکانس های خاصی طنین انداز می شود که به صورت الگوهای سطح دوره ای در قسمت تمام شده ظاهر می شود.

را DKD machine uses a سیستم کنترل کشش سیم حلقه بسته با یک سنسور سلول بار که کشش واقعی سیم را در راهنمای بالایی اندازه گیری می کند و این اطلاعات را به یک غلتک کششی کنترل شده با سروو می دهد. این سیستم کشش سیم را در محدوده ± 0.3N از نقطه تنظیم در سرتاسر قرقره حفظ می کند - حتی زمانی که قطر قرقره کاهش می یابد و دینامیک باز شدن سیم تغییر می کند، و حتی زمانی که هندسه مسیر سیم با زوایای مخروطی متفاوت تغییر می کند. این سطح از قوام کشش تقریباً سه برابر محکم‌تر از آن چیزی است که دستگاه‌های کشش مکانیکی در ماشین‌های معمولی می‌توانند به دست آورند.

را wire threading system is fully automatic and capable of threading through a start hole as small as 0.6mm diameter without operator assistance. After a wire break — an event that occurs far less frequently on the DKD than on conventional machines, but which is not entirely eliminable — the machine automatically retracts to the break point, cleans the wire end, and rethreads through the start hole, then resumes cutting from the correct position. This process takes approximately 90 seconds on average, compared to 5–10 minutes for manual threading, which is the primary mode on many competing machines.

مصرف سیم هزینه عملیاتی قابل توجهی در محیط های تولیدی WEDM است. یک دستگاه معمولی WEDM با فرمت بزرگ که به طور مداوم کار می کند ممکن است 15 تا 25 کیلوگرم سیم در هفته مصرف کند، با هزینه 15 تا 30 دلار در هر کیلوگرم بسته به نوع سیم. بهینه‌سازی تنش و کنترل تخلیه تطبیقی ​​دستگاه DKD، پیشروی غیرضروری سیم را کاهش می‌دهد - پدیده‌ای که در آن شرایط تخلیه ناپایدار باعث می‌شود دستگاه سریع‌تر از آنچه که برای برش نیاز واقعی است، سیم تازه را تغذیه کند. داده های میدانی از تاسیسات تولید نشان می دهد کاهش مصرف سیم 22 تا 31 درصد در مقایسه با ماشین‌های بدون این کنترل‌ها، که در ماشینی که 5000 ساعت در سال کار می‌کند، بسته به نوع سیم و قیمت، 8000 تا 15000 دلار صرفه‌جویی در سیم سالانه دارد.

را machine accommodates wire diameters from 0.1mm to 0.3mm and is compatible with brass wire, zinc-coated wire, and diffusion-annealed high-performance wire. Brass wire is typically used for roughing operations where cutting speed is prioritized. Zinc-coated wire provides better surface finish on finish passes due to its lower melting point and more controlled vaporization behavior. Diffusion-annealed wire offers the best combination of strength and cutting performance for difficult materials such as carbide and titanium, and the DKD machine's precise tension control system fully exploits the properties of these premium wire types without the wire breakage problems that make them impractical on less capable machines.

سیستم کنترل CNC: هوشمندی، اتوماسیون و کارایی برنامه‌نویسی

را CNC control system is the integrating intelligence of the DKD machine — it coordinates axis motion, discharge control, flushing, wire tension, and operator interaction into a coherent system that is both capable and practical to operate. A machine with brilliant hardware but a poorly designed control system will underperform its potential and frustrate operators; the DKD control system is designed to do the opposite.

را control platform runs on a real-time operating system with a motion control cycle time of 125 microseconds, ensuring that axis position updates and discharge control commands are synchronized to submicrosecond precision. This level of timing coordination is essential for large-taper contouring, where X, Y, U, and V axes must move simultaneously with consistent velocity ratios to maintain a constant wire angle through curves, transitions, and corners.

را control software includes an automatic corner compensation algorithm that anticipates the geometric error introduced by wire lag — the tendency of the wire to trail behind the programmed path during direction changes. In straight cutting, corner compensation is a well-understood problem with standard solutions. In large-taper cutting, corner compensation becomes four-dimensional because the UV-axis offset changes the effective wire deflection characteristics at every taper angle. The DKD control's corner compensation algorithm accounts for taper angle, wire tension, workpiece height, and cutting speed simultaneously, producing corner sharpness that is consistent across the full taper range rather than degrading at extreme angles.

را control system accepts DXF and IGES geometry imports directly from the machine's touchscreen interface, eliminating the need for a separate CAM workstation for most jobs. The operator selects the imported geometry, specifies the taper angle, workpiece height, material, wire type, and surface finish requirement, and the control automatically generates the cutting program with appropriate lead-in and lead-out moves, multi-pass strategies, and parameter transitions. For complex parts requiring different taper angles in different regions, the control supports segment-by-segment taper specification with automatic interpolation at transitions.

را control also manages the machine's technology database — a library of tested cutting parameters for hundreds of material-wire-finish combinations. These parameters are the result of extensive factory testing and are continuously refined by the machine's built-in process monitoring, which logs cutting performance data for every job and uses statistical analysis to identify parameter improvements. Operators in production environments report that زمان برنامه نویسی برای قطعات جدید 60 تا 70 درصد کاهش می یابد در مقایسه با کنترل‌های WEDM معمولی که نیاز به انتخاب دستی پارامتر و برش‌های آزمایشی تکراری دارند.

مقایسه عملکرد: DKD Large Cutting Taper WEDM در مقابل استانداردهای صنعت

را following table compares the key performance parameters of the DKD Large Cutting Taper WEDM against typical high-end standard WEDM machines and conventional large-format WEDM machines available in the market. This comparison illustrates the specific dimensions in which the DKD machine delivers breakthrough performance rather than incremental improvement.

را data in the table reflects published specifications and independent field measurements from production users. The DKD machine's advantage is most pronounced in the combination of maximum taper angle, workpiece height at that maximum angle, and accuracy — no other machine in its class simultaneously delivers all three at production-viable cutting speeds. The recast layer thickness advantage is particularly significant for aerospace and medical applications where post-EDM surface treatment is a regulated quality requirement.

کاربردهای صنعتی: جایی که ماشین DKD مزیت تولید واقعی ایجاد می کند

را DKD Large Cutting Taper WEDM's capabilities translate into concrete manufacturing advantages across a range of industries. Understanding these applications clarifies why the machine's specifications matter beyond the specification sheet.

هوافضا و ساخت قطعات دفاعی

اجزای هوافضا اغلب به پروفیل های خارجی پیچیده با زوایای کشش دقیق، به ویژه فرم های ریشه پره های توربین، براکت های ساختاری و اتصالات اتصال بدنه هواپیما نیاز دارند. این قطعات اغلب در موادی مانند Inconel 718، تیتانیوم Ti-6Al-4V و فولادهای ابزار با استحکام بالا ساخته می‌شوند - که همگی برای ماشین‌کاری معمولی چالش برانگیز هستند و برای EDM مناسب هستند. توانایی دستگاه DKD برای برش مخروطی ± 45 درجه در Inconel 718 در ارتفاع 500 میلی متر با دقت 0.003 ± میلی متر و لایه بازسازی زیر 3 میکرومتر به این معنی است که پروفیل های ریشه درخت صنوبر تیغه توربین را می توان در یک راه اندازی واحد بدون چندین عملیات ثابت برش داد. یکی از تامین کنندگان هوافضا گزارش داد که تعداد عملیات برای یک شیار دیسک توربین را از چهار (فرز خشن، فرز نیمه تمام، EDM و سنگ زنی) به دو (فرزکاری خشن و DKD WEDM) کاهش داده است و زمان کل چرخه قطعه را تا 38 درصد کاهش می دهد.

قالب سنگ زنی و ساخت قالب پیشرو

قالب های مهر زنی پیشرونده برای پانل های بدنه خودرو و اجزای ساختاری یکی از پرکاربردترین کاربردهای WEDM از نظر اندازه قطعه کار، سختی مواد و پیچیدگی هندسی است. صفحات قالب معمولاً 400 تا 600 میلی‌متر ضخامت دارند، تا 58 تا 62 HRC سخت می‌شوند و به سوراخ‌های پانچ و قالب‌های مخروطی دقیق نیاز دارند - اغلب با زوایای مخروطی 20 تا 30 درجه برای ویژگی‌های نگهدارنده خالی و بخش‌های تزئینی. در ماشین‌های معمولی، این ویژگی‌های مخروطی به تنظیمات متعدد با جهت‌گیری‌های مختلف نیاز دارند که هر کدام انباشتگی خطای موقعیتی خود را ارائه می‌کنند. دستگاه DKD تمام ویژگی‌های مخروطی را در یک جهت قطعه کار برش می‌دهد، روابط فضایی بین ویژگی‌ها را در محدوده ± 0.003 میلی‌متر حفظ می‌کند و خطاهای تغییر موقعیت 0.01-0.02 میلی‌متری را که منبع اصلی عدم تطابق قالب در رویکردهای چند تنظیمی هستند، حذف می‌کند.

ابزار قالب اکستروژن

قالب های اکستروژن آلومینیومی و مسی یک چالش منحصر به فرد را ارائه می دهند: پروفیل قالب باید دارای سطوح یاتاقان، زوایای تسکین و هندسه های محفظه جوش باشد که به زوایای مخروطی مختلف در اعماق مختلف در یک بلوک قالب نیاز دارند - و بلوک های قالب می توانند 150 تا 400 میلی متر ضخامت داشته باشند. توانایی دستگاه DKD برای تعیین زوایای مخروطی متغیر در طول مسیر برش، همراه با قابلیت ارتفاع قطعه کار، آن را به تنها پلتفرم WEDM تبدیل می‌کند که می‌تواند قالب‌های اکستروژن کامل را با تمام ویژگی‌های مخروطی خود در یک تنظیم واحد ماشین‌کاری کند. برای تولیدکنندگان اکستروژن پروفیل آلومینیومی که مقاطع قاب پنجره و پروفیل‌های ساختاری تولید می‌کنند، این قابلیت نیاز به برون‌سپاری ویژگی‌های قالب‌های بحرانی مخروطی را به فروشگاه‌های تخصصی EDM حذف کرده است، کار را در داخل خانه انجام می‌دهد و زمان تحویل قالب را 40 تا 50 درصد کاهش می‌دهد.

ابزار پزشکی و ایمپلنت

ابزارآلات تجهیزات پزشکی - قالب‌های ایمپلنت‌های ارتوپدی، ابزارهای برش برای ابزارهای کم تهاجمی، و قالب‌ها برای قطعات بست قابل کاشت - به برخی از سخت‌ترین تلورانس‌های ابعادی و استانداردهای یکپارچگی سطح در تولید نیاز دارند. اجزای ایمپلنت در آلیاژهای کبالت کروم و تیتانیوم باید استانداردهای ISO 5832 را برای زیست سازگاری داشته باشند، که از جمله الزامات دیگر، ضخامت لایه بازسازی شده را محدود می کند و مقادیر زبری سطح خاصی را می طلبد. لایه بازسازی شده زیر 3 میکرومتر دستگاه DKD و قابلیت پرداخت سطح 0.2 میکرومتر Ra بر روی این مواد به این معنی است که ابزارسازی را می توان بدون عملیات پولیش و حکاکی که در حال حاضر پس از EDM معمولی استاندارد است، به تحمل کشش رساند و 4 تا 8 ساعت پس از پردازش در هر ابزار صرفه جویی کرد.

بهره وری عملیات بدون سرنشین و تولید

برای اینکه یک ماشین ابزار دقیق حداکثر ارزش را در یک محیط تولید ارائه دهد، باید قابلیت عملکرد بدون سرنشین قابل اعتماد را داشته باشد - در طول شب ها، آخر هفته ها و تغییرات شیفت بدون نیاز به توجه مداوم اپراتور. WEDM در اصل برای عملیات بدون سرنشین مناسب است زیرا فرآیند برش بدون تماس است و نیروهای درگیر ناچیز است. با این حال، در عمل، شکستگی سیم، خرابی رزوه‌ها و مشکلات سیستم دی‌الکتریک از لحاظ تاریخی، زمان کارکردن بدون مراقبت ماشین‌های WEDM را به چند ساعت قبل از مداخله محدود کرده است.

را DKD machine's combination of adaptive discharge control (which prevents the gap instability events that cause most wire breaks), automatic wire threading (which recovers from breaks without operator intervention), multi-spool wire capacity (which allows continuous operation for 24–36 hours without wire changes), and automated dielectric management (which maintains resistivity and temperature without manual adjustment) enables genuinely practical lights-out operation for cutting programs lasting 20–40 hours.

گزارش کاربران تولید نرخ استفاده از ماشین 85-92٪ در دوره های 30 روزه، از جمله تعمیر و نگهداری برنامه ریزی شده. برای مقایسه، ماشین‌های WEDM معمولی در محیط‌های تولیدی مشابه معمولاً به دلیل نرخ‌های بالاتر شکستگی سیم، الزامات مداخله دستی بیشتر و زمان‌های راه‌اندازی طولانی‌تر بین کارها، به استفاده ۶۰ تا ۷۵ درصدی دست می‌یابند. با هزینه یک ساعت ماشین WEDM معمولی 80 تا 150 دلار در ساعت، بهبود استفاده به تنهایی نشان دهنده 40000 تا 120000 دلار در سال ظرفیت بازیافتی در هر دستگاه است.

را control system includes remote monitoring capability that allows operators and supervisors to check machine status, cutting progress, and alarm conditions from a smartphone or tablet. Alarm notifications are sent via SMS or email when intervention is required, ensuring that machine downtime is minimized even during unmanned periods. The remote monitoring system also logs cutting data for quality traceability — useful for aerospace and medical customers who require documentation that parts were produced within specified process parameters.

کل هزینه مالکیت: مورد مالی بلند مدت

را DKD Large Cutting Taper WEDM carries a higher acquisition cost than standard WEDM machines — typically 30–60% more than a high-end conventional machine depending on configuration. For many buyers, this upfront premium is the primary barrier to consideration. However, a total cost of ownership analysis over a five-year production horizon typically shows a significantly different picture.

را cost advantages compound across several dimensions. Wire consumption savings of 22–31% reduce annual wire costs by $8,000–$15,000. Reduced wire breakage and automatic rethreading recover 200–400 hours of productive machine time per year that would otherwise be lost to manual intervention — worth $16,000–$60,000 at typical machine rates. The elimination of multi-setup operations for large-taper features reduces fixture cost, setup labor, and part movement time, saving 15–25% of total job cost on affected work. And the ability to bring previously outsourced taper-critical operations in-house eliminates outsourcing premiums that typically run 40–80% above internal machining costs.

زمانی که این مزیت های عملیاتی جمع شوند و هزینه اکتساب حق بیمه طی پنج سال مستهلک شود، دستگاه DKD معمولاً هزینه کل مالکیت پنج ساله کمتری را نسبت به دستگاه استاندارد با حاشیه 15 تا 25 درصد به دست می آورد. در محیط های تولیدی که برش مخروطی بزرگ بیش از 30 درصد حجم کار را تشکیل می دهد. در محیط‌هایی که کار با مخروطی بزرگ کاربرد اصلی است، مزیت همچنان بزرگتر است.

هزینه های نگهداری در طول دوره پنج ساله با ماشین های معمولی با وجود پیچیدگی اولیه بالاتر DKD قابل مقایسه یا کمتر است، زیرا محرک های موتور خطی در محور UV فاقد اجزای سایش مکانیکی هستند (بدون پیچ توپ، بدون یاتاقان در قطار محرک)، و پایه کامپوزیت گرانیتی نیازی به خراش دادن یا تراز دوره ای ندارد. فواصل جایگزینی راهنما با طراحی راهنمای پوشش داده شده با الماس افزایش می یابد و سیستم مدیریت دی الکتریک خودکار، حمل و کار مواد شیمیایی و آزمایش را کاهش می دهد که هزینه تعمیر و نگهداری قابل توجهی در سیستم های مدیریت دستی است.

سوالات متداول

Q1: حد عملی واقعی زاویه مخروطی دستگاه DKD چیست و آیا دقت در حداکثر زاویه کاهش می یابد؟

A1: DKD Large Cutting Taper WEDM برای مخروطی ±45 درجه روی قطعات کار تا ارتفاع 500 میلی متر رتبه بندی شده است و این یک مشخصات تولید واقعی است تا حداکثر آزمایشگاهی. دقت موقعیت یابی 0.003 ± میلی متر در سراسر محدوده مخروطی کامل حفظ می شود زیرا سیستم موتور خطی محور UV وضوح موقعیت یابی ثابتی را بدون توجه به زاویه مخروطی ارائه می دهد. زبری سطح در زوایای شدید اندکی کاهش می یابد - Ra 0.2μm در زوایای مخروطی کم ممکن است به Ra 0.3-0.35μm در 45 درجه افزایش یابد به دلیل هندسه شکاف تخلیه نامتقارن - اما این برای اکثر کاربردهای صنعتی در حد مشخصات باقی می ماند. برای کاربردهایی که به Ra 0.2μm در زوایای مخروطی شدید نیاز دارند، یک پاس پایانی اضافی با تنظیمات انرژی کاهش یافته به این هدف می رسد.

Q2: آیا دستگاه DKD می تواند مواد غیر رسانا یا رسانای ضعیف مانند سرامیک یا الماس پلی کریستالی را برش دهد؟

A2: سیم EDM اساساً به هدایت الکتریکی در قطعه کار نیاز دارد و دستگاه DKD نیز از این نیاز فیزیکی مستثنی نیست. با این حال، می تواند به طور موثر موادی با رسانایی پایین تر از فولاد ابزار استاندارد، از جمله کاربید تنگستن (که مقاومت الکتریکی تقریباً 10 تا 20 برابر بیشتر از فولاد دارد)، کامپوزیت های الماس پلی کریستالی متخلخل (که از ماتریس چسباننده کبالت رسانا استفاده می کنند) و کامپوزیت های سرامیکی رسانای الکتریکی را برش دهد. به طور خاص برای کاربید تنگستن، نظارت بر فاصله زمان واقعی ژنراتور پالس تطبیقی ​​مزیت قابل توجهی را نسبت به ماشین‌های معمولی فراهم می‌کند، زیرا ویژگی‌های تخلیه کاربید به طور قابل‌توجهی با فولاد متفاوت است و برای حفظ برش پایدار نیاز به تنظیم پارامتر دینامیکی دارد - کاری که ماشین‌های با پارامتر ثابت نمی‌توانند به طور موثر انجام دهند.

Q3: تنظیم و برنامه ریزی یک قطعه پیچیده بزرگ مخروطی در دستگاه DKD چقدر طول می کشد؟

A3: زمان راه‌اندازی و برنامه‌نویسی به شدت به پیچیدگی قطعه بستگی دارد، اما برای یک صفحه قالب مخروطی بزرگ با 8 تا 12 دهانه پانچ در زوایای مخروطی متفاوت، اپراتورهای مجرب کل زمان راه‌اندازی و برنامه‌نویسی 90 تا 150 دقیقه را با استفاده از ورودی DXF کنترل DKD و توابع برنامه‌ریزی مخروطی خودکار گزارش می‌دهند. این به طور مطلوب با 4 تا 6 ساعت برای همان قسمت در یک ماشین معمولی WEDM مقایسه می شود که به انتخاب پارامتر دستی، برش های آزمایشی متعدد و برنامه ریزی جداگانه برای هر بخش زاویه مخروطی نیاز دارد. قطعات مقاله اول در هندسه جدید معمولاً به یک ساعت اضافی برای برش های تأیید نیاز دارند. پس از تأیید مقاله اول، تولید مجدد همان قطعه فقط به بارگذاری قطعه کار و فراخوانی برنامه نیاز دارد - معمولاً 20 تا 30 دقیقه در هر راه اندازی.

Q4: ماشین DKD به چه برنامه تعمیر و نگهداری نیاز دارد و رایج ترین موارد خدمات کدامند؟

A4: برنامه نگهداری دستگاه DKD به فواصل روزانه، هفتگی، ماهانه و سالانه سازماندهی شده است. تعمیر و نگهداری روزانه تقریباً 15 دقیقه طول می کشد و شامل بررسی مقاومت دی الکتریک، بازرسی راهنماهای سیم برای سایش، و تأیید تراز نازل شستشو می شود. تعمیر و نگهداری هفتگی (30 تا 45 دقیقه) شامل بررسی تعویض فیلتر، تمیز کردن سیم برش و واحد برداشتن، و روانکاری راهنماهای خطی محور XY است. تعمیر و نگهداری ماهانه (2 تا 3 ساعت) شامل بازرسی کامل سیستم دی الکتریک، تأیید کالیبراسیون محور UV و تشخیص سیستم کنترل است. تعمیر و نگهداری سالانه انجام شده توسط یک مهندس خدمات شامل کالیبراسیون کامل هندسی، اندازه گیری لیزری دقت محور، و جایگزینی اقلام سایش مانند راهنماهای سیم، مهر و موم، و رسانه های فیلتر است. متداول ترین موارد خدمات برنامه ریزی نشده تعویض راهنمای سیم (معمولاً هر 800 تا 1200 ساعت بسته به نوع سیم و مواد) و تعویض فیلتر دی الکتریک (هر 400 تا 600 ساعت بسته به حجم حذف مواد) است.

Q5: آیا دستگاه DKD برای کارگاه‌هایی که طیف گسترده‌ای از مواد و انواع قطعات را برش می‌دهند، مناسب است یا برای محدوده کاربرد محدودی بهینه شده است؟

A5: دستگاه DKD دقیقاً برای محیط‌های کارگاهی مناسب است زیرا پایگاه داده فناوری آن طیف گسترده‌ای از مواد را پوشش می‌دهد و مولد پالس تطبیقی ​​به طور خودکار تغییرات پارامتر را بین مواد رسانای مختلف کنترل می‌کند. کارگاه‌ها گزارش می‌دهند که جابجایی بین مواد - به عنوان مثال، از فولاد قالبی P20 سخت شده به کاربید تنگستن تا تیتانیوم - فقط به انتخاب مواد در رابط کنترل نیاز دارد تا تنظیم دستی پارامتر. نکته اصلی برای کارگاه‌ها این است که اندازه دستگاه DKD و ظرفیت میز کار آن را در قطعات بزرگ یا پیچیده بیشترین بهره‌وری می‌دهد. برای قطعات کوچک، نازک و با برش مستقیم که بخش قابل توجهی از کارگاه های معمولی را تشکیل می دهند، یک دستگاه استاندارد WEDM کوچکتر ممکن است برای کار به صورت موازی مقرون به صرفه تر باشد. اکثر کارگاه‌هایی که روی دستگاه DKD سرمایه‌گذاری می‌کنند، از آن به‌طور خاص برای کارهای با فرمت بزرگ و مخروطی بالا استفاده می‌کنند، در حالی که ماشین‌های استاندارد را برای برش معمولی حفظ می‌کنند.

Q6: برای مهارت اپراتورها در دستگاه DKD چه آموزش هایی لازم است و سازنده چه پشتیبانی ارائه می دهد؟

A6: اپراتورها با تجربه موجود در WEDM معمولاً به یک برنامه آموزشی 5 روزه در محل نیاز دارند که عملکرد ماشین، برنامه نویسی، اصول برش مخروطی، مدیریت دی الکتریک و تعمیر و نگهداری معمول را پوشش دهد. اپراتورهای بدون تجربه قبلی WEDM به یک برنامه 10 روزه نیاز دارند که اصول EDM را قبل از آموزش خاص ماشین پوشش دهد. سازنده، نصب و راه اندازی در محل، برنامه آموزشی اولیه، پشتیبانی فنی از راه دور را از طریق اتصال تشخیصی داخلی دستگاه، و دسترسی به پایگاه دانش آنلاین همراه با یادداشت های برنامه، توصیه های پارامترها، و راهنمای عیب یابی ارائه می دهد. آموزش تجدید سالانه برای اپراتورهایی که با مواد یا برنامه‌های جدید کار می‌کنند در دسترس است، و تیم مهندسی برنامه سازنده به‌عنوان بخشی از بسته راه‌اندازی استاندارد، کمک مستقیمی برای چالش‌برانگیز کردن قطعات مقاله اول در طول 12 ماه اول پس از نصب ارائه می‌کند.
