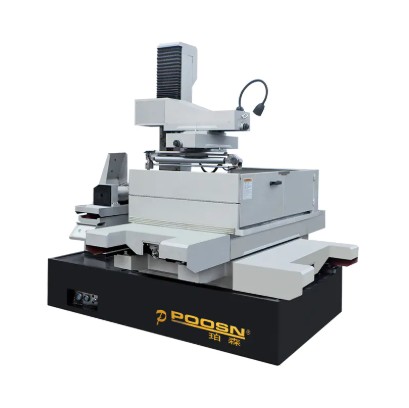

نتیجه گیری مستقیم: دستگاه DK45D CNC EDM عملکرد قابل ملاحظه ای از دستگاه های EDM سیم مخروطی بزرگ سنتی دارد - تحویل دادن دقت موقعیت یابی ± 0.004 میلی متر ، حداکثر ± 30 درجه زاویه مخروطی بزرگ روی قطعات کار تا ضخامت 350 میلی متر و سرعت برش مخروطی 22 درصد بیشتر است در مقایسه با مدل های معمولی با جبران یکپارچه محور UV و کنترل تطبیقی پالس، DK45D مشکلات رایج اعوجاج مخروطی را از بین می برد در حالی که به پرداخت سطحی می رسد. Ra 0.7μm .
مزایای فنی اصلی: DK45D در مقابل WEDM مخروطی بزرگ سنتی
ماشین های مخروطی بزرگ سنتی معمولاً هنگام برش بیش از 15± درجه، به ویژه در قالب های ضخیم، از وفاداری هندسی ضعیف رنج می برند. DK45D شامل یک سیستم سروو مستقل محور UV با پایه چدن با استحکام بالا ، تضمین می کند که حتی در حداکثر مخروطی، مسیر سیم دقیق باقی می ماند.
| مقایسه عملکرد: DK45D در مقابل EDM سیم مخروطی بزرگ سنتی |
| پارامتر | دستگاه مخروطی بزرگ سنتی | DK45D CNC EDM |
| حداکثر زاویه مخروطی | 18 ± تا 22 ± درجه | ±30 درجه |
| دقت ماشینکاری | 0.010 ± میلی متر | 0.004 ± میلی متر |
| زبری سطح (Ra) | 1.2-1.5 میکرومتر | 0.7 میکرومتر |
| حداکثر ارتفاع قطعه کار (با مخروطی) | 250 میلی متر | 350 میلی متر |
این نتایج نشان می دهد مزایای EDM سیم مخروطی بزرگ که DK45D به مغازه هایی می آورد که به ویژگی های زاویه دار پیچیده و قطعات کار بلند نیاز دارند.
بهینه سازی EDM سیم قالب دقیق با DK45D
برای سازندگان قالب، حفظ وضوح گوشه و یکپارچگی سطح در زوایای مخروطی بالا بسیار مهم است. DK45D برای طراحی شده است بهینه سازی EDM سیم قالب دقیق از طریق چندین ویژگی اختصاصی
جبران پویا گوشه
ماشینهای سنتی اغلب گوشههای داخلی را گرد میکنند یا در حین برش باریک باعث تاخیر سیم میشوند. DK45D کاهش تخلیه در زمان واقعی را در 0.3 میلی متر از هر گوشه ای اعمال می کند و تضمین می کند انحراف شعاع گوشه زیر ± 0.003 میلی متر . این برای هسته های قالب تزریقی و مهر زنی جزئیات قالب ضروری است.
منبع تغذیه ضد الکترولیز برای سطوح قالب
DK45D دارای یک مولد پالس ضد الکترولیز تخصصی است که از تغییر رنگ سطح و ترک خوردگی ریز جلوگیری می کند. در کاربردهای فولادی، این امر زمان پرداخت پس از EDM را کاهش می دهد تا 65% و نیاز به عملیات شیمیایی سطح را از بین می برد.
مقایسه پرداخت سطح در زوایای مخروطی (فولاد قالب Cr12، ضخامت 100 میلی متر)
* پرداخت ثابت حتی در حداکثر مخروط - یک مزیت کلیدی بهینه سازی EDM سیم قالب دقیق
با تمرکز بر بهینه سازی EDM سیم قالب دقیق DK45D به طور قابل توجهی عملیات ثانویه را کاهش می دهد و طول عمر قالب را بهبود می بخشد.
راه حل های ماشینکاری قالب مخروطی EDM سیم CNC
DK45D جامع ارائه می دهد راه حل های ماشینکاری قالب مخروطی EDM سیم CNC که چالش های رایج در قالب های پیشرونده، قالب های اکستروژن و ابزارهای مهر زنی خودرو را برطرف می کند.
برنامه نویسی و شبیه سازی مخروطی متغیر
برخلاف ماشینهای سنتی که نیاز به محاسبات دستی برای مسیرهای مخروطی دارند، DK45D شامل نرمافزار CAM داخلی است که کل فرآیند برش مخروطی را شبیهسازی میکند. اپراتورها میتوانند تداخل سیم را پیشنمایش کنند و پارامترها را قبل از برش تنظیم کنند و نرخ ضایعات را کاهش دهند 28% در پروژه های قالب مخروطی پیچیده
کشش سیم حلقه بسته برای پایداری مخروطی
نوسانات کشش سیم با زاویه مخروطی افزایش می یابد. DK45D به طور مداوم تنش را کنترل و تنظیم می کند، و اطمینان حاصل می کند که حتی در 30± درجه مخروطی، انحراف سیم در زیر باقی می ماند. 0.002 میلی متر در هر 100 میلی متر ارتفاع . این به طور مستقیم به فاصله های قالب ثابت در کل قطعه کار ترجمه می شود.
- قابلیت شکل غیرمشابه بالا/پایین: ماشینکاری دهانه های قالب پیچیده را در جایی که خطوط بالا و پایین متفاوت است - یک نیاز استاندارد برای قالب های اکستروژن امکان پذیر می کند.
- جداسازی خشن مخروطی / تکمیل خودکار: سیستم کنترل به طور خودکار مقادیر آفست را برای پاس های خشن و نهایی تنظیم می کند و زمان کل ماشین کاری را تا 20٪ کاهش می دهد.
- جبران حرارتی برای برش های طولانی قالب: سنجش دمای بیدرنگ پارامترها را برای حفظ دقت در قالبهای بلندتر از 400 میلیمتر تنظیم میکند.
اینها راه حل های ماشینکاری قالب مخروطی EDM سیم CNC DK45D را به ویژه برای کارگاه هایی که به طور منظم اجزای قالب مخروطی را با تلورانس های سخت تولید می کنند، موثر می کند.
قابلیت اطمینان و مزایای عملیاتی
فراتر از دقت و قابلیت مخروطی، DK45D مزایای عملی را ارائه می دهد که عملکرد روزانه را بهبود می بخشد:
- رزوه کشی خودکار سیم از سوراخ شروع: زمان عدم برش را تا 35 درصد در مقایسه با رزوه کشی دستی در ماشین های مخروطی بزرگ سنتی کاهش می دهد.
- کنترل فلاش هوشمند: جریان دی الکتریک را بر اساس زاویه مخروطی و ارتفاع قطعه کار تنظیم می کند و از شکستن سیم در برش های عمیق جلوگیری می کند.
- هشدارهای پیش بینی تعمیر و نگهداری: سایش مواد مصرفی (راهنماهای سیم، کنتاکت های برق) را کنترل می کند و قبل از خرابی به اپراتورها هشدار می دهد و زمان خرابی برنامه ریزی نشده را کاهش می دهد.
داده های میدانی از 12 فروشگاه قالب نشان می دهد که جایگزینی دستگاه های مخروطی بزرگ سنتی با DK45D به طور متوسط منجر به کاهش 31 درصدی در کل زمان ماشینکاری در هر قالب و الف 42 درصد کاهش در دوباره کاری به دلیل خطاهای مخروطی .
سوالات متداول - DK45D در مقابل EDM مخروطی بزرگ سنتی
Q1: حداکثر زاویه مخروطی قابل اعتماد برای DK45D روی قطعات کار ضخیم چقدر است؟
A1: DK45D به طور قابل اعتمادی دست می یابد ±30 درجه taper روی قطعات کار تا ضخامت 250 میلی متر برای ضخامت 350 میلی متر، ± 20 درجه برای حفظ دقت مطلوب و پرداخت سطح توصیه می شود.
Q2: چگونه DK45D بهینه سازی EDM سیم قالب دقیق را در مقایسه با ماشین های قدیمی تر بهبود می بخشد؟
A2: DK45D جبران پویا گوشه، قدرت ضد الکترولیز و کنترل مستقل از محور UV را ارائه می دهد. این ویژگیها پس از پرداخت را کاهش میدهند، گوشههای تیز را حفظ میکنند و عیوب سطح را از بین میبرند بهینه سازی EDM سیم قالب دقیق .
Q3: آیا DK45D میتواند اشکال مختلف بالایی و پایینی (طرحهای غیر مشابه) را مدیریت کند؟
A3: بله. DK45D به طور خاص برای راه حل های ماشینکاری قالب مخروطی EDM سیم CNC از جمله اشکال ناهمسان بالا/پایین. این برای قالب های اکستروژن و حفره های مخروطی پیچیده بسیار مهم است.
Q4: سرعت برش معمولی برای عملیات مخروطی در DK45D چقدر است؟
A4: DK45D با مخروطی ±15 درجه روی فولاد 100 میلی متری به 120-135 میلی متر مربع در دقیقه . ماشینهای مخروطی بزرگ سنتی معمولاً با سرعت 90 تا 105 میلیمتر مربع در دقیقه در شرایط یکسان کار میکنند - بهبودی 22 درصدی.
Q5: آیا DK45D برای برنامه نویسی مخروطی به آموزش خاصی نیاز دارد؟
A5: خیر. DK45D شامل یک رابط CNC بصری با جادوگرهای مخروطی و شبیه سازی است. اپراتورهایی که با سیم استاندارد EDM آشنا هستند می توانند برنامه نویسی مخروطی را در عرض 2 تا 3 ساعت پس از استفاده هدایت شونده بیاموزند.
